불꽃 감지기 설치기준/결선도



불꽃감지기

불꽃 감지기는 UV형 IR형 혹은 이들의 혼합형으로 분류된다.
불꽃으로 부터 발생한 전자기파가 불꽃감지기까지 도달하여야 하기 때문에 제품마다 정해진 공칭감시거리와 시야각안에 경계구역이 포용되도록 설치된다.

천장보다는 모퉁이에 설치하는것이 화재를 감지하는 데 있어서 유리하다.
다만 불꽃감지기와 화재사이에 장애물이 있어 불꽃이 가려지게 된다면 화재를 감지 할 수 없어서 기류를 타고 감지기에도달하는 열또는 연기를 감지하는 열및 연기감지기에 비해 단점이 있다

불꽃감지기 설치기준

(NFTC203 자동화재탐지설비 및 시각경보기 화재안전기술기준에서 규정하고 있다.)
2.4.3.13 불꽃감지기는 다음의 기준에 따라 설치할 것
2.4.3.13.1 공칭감시거리 및 공칭시야각은 형식승인 내용에 따를 것
2.4.3.13.2 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것
2.4.3.13.3 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치할 것
2.4.3.13.4 감지기를 천장에 설치하는 경우에는 감지기는 바닥을 향하여 설치할 것
2.4.3.13.5 수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것
2.4.3.13.6 그 밖의 설치기준은 형식승인 내용에 따르며 형식승인 사항이 아닌 것은 제조사의 시방서에 따라 설치 할 것




불꽃 감지기 제어반

불꽃감지기 시각전원반

1. 전원반

불꽃감지기는 정격전류가 높기 때문에  감지기에 성능에 지장이 없도록 수신반에서 전원을 공급하지 않고 별도의 전원반을 통하여 전원을 공급받는다. (예비전원 포함하여야 한다.)


2. 화재복구

화재가 발생하면 전원반에서 자기유지를 하고 있기 때문에(대체로) 전원반에서 복구 스위치를 동작시켜야 한다

3. 내부결선 6가닥

1) AC 220V 2가닥
2)불꽃감지기로 24V 투입되는 선 2가닥
3) A접점등에 방법으로 수신기에 화재신호를 송신하는 선 2가닥

 불꽃감지기

불꽃감지기

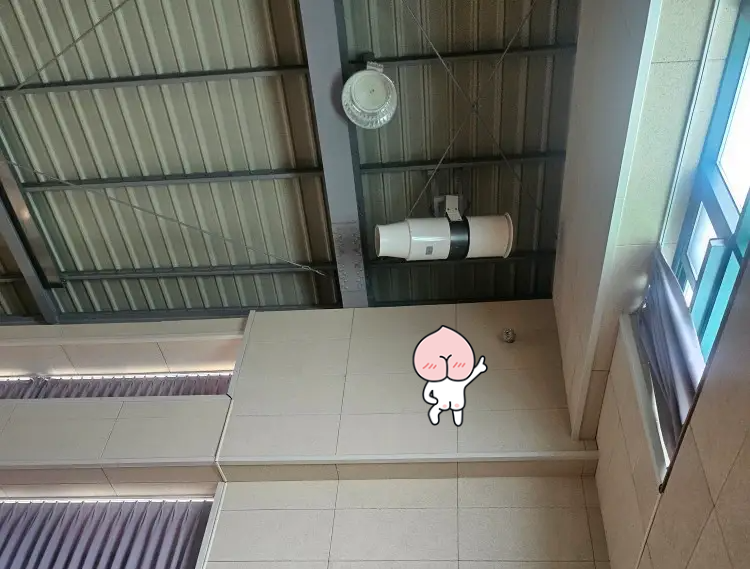

불꽃감지기가 벽면 모서리 부분에 감시구역이 모두 포용되도록 설치되어 있다.


점검방법

전용의 테스터기가 있는 것으로 알고 있으나 한 번도 본적이 없다..
보통 토치를 흔들어 불꽃의 색을 푸른색에서 붉게 바꾸어 점검을 한다.
